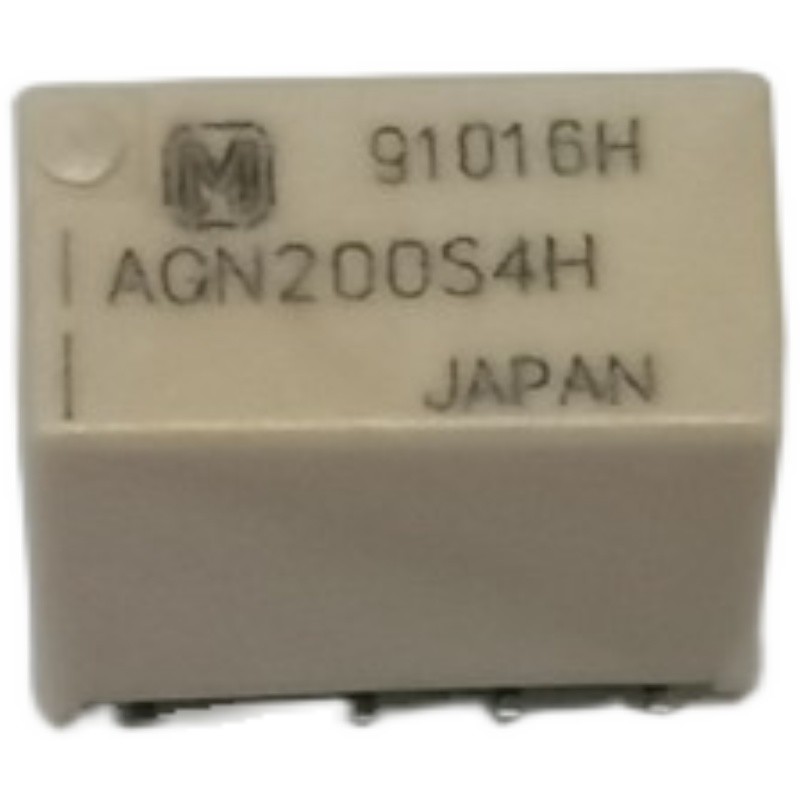

    AGN200S4HZ Electromechanical Relay 4.5VDC 1A DPDT SMD GN Telecom Relay

    Ask Lasest Price
    Brand Name : Panasonic Electronic Components
    Model Number : AGN200S4HZ
    Price : Negotiated
    Payment Terms : T/T, Western Union
    Supply Ability : 50000pcs
    Delivery Time : 3-10days
    Certification : ROHS
    • Product Details
    • Company Profile

    AGN200S4HZ Electromechanical Relay 4.5VDC 1A DPDT SMD GN Telecom Relay

    Electromechanical Relay Signal Relay 4.5VDC 1A DPDT SMD AGN200S4HZ Panasonic Electronic Components GN Telecom Relays


    AGN200S4HZ Signal Relay 4.5VDC 1A DPDT(10.6x5.7x10)mm SMD Panasonic Electronic

    Components

    -GN RELAYS (AGN) High sensitivity, 100 mW Nominal operating power, 2 Form C and 1 A Slim body type relays


    TYPICAL APPLICATIONS

    1. Telephonic equipment

    2. Telecommunications equipment

    3. Security equipment

    4. Test and Measurement equipment

    5. Electronic Consumer and Audio Visual equipment


    FEATURES:

    1. Slim compact size 10.6 (L)×5.7 (W)×9.0 (H) mm .417 (L)×.224 (W)×.354 (H) inch

    2. High sensitivity single side stable type (Nominal operating power: 100mW) is available

    3. Outstanding surge resistance 1,500 V 10

    4. The use of twin crossbar contacts ensures high contact reliability


    Part numberAGN200S4HZ
    EU RoHSCompliant
    ECCN (US)EAR99
    Part StatusActive
    HTS8536.41.00.20
    AutomotiveNo
    PPAPNo
    Contact ArrangementDPDT
    Contact Form2 Form C
    DC Coil Voltage (V)4.5
    Coil Current (mA)31
    Coil Resistance (Ohm)145
    Maximum Contact Resistance (mOhm)100
    Insulation Resistance (MOhm)1000
    Maximum Pick-Up Voltage3.38VDC
    Minimum Dropout Voltage0.45VDC
    Maximum AC Switching Voltage (V)125
    Maximum DC Switching Voltage (V)110
    Maximum Switching Current (A)1
    Operate Time (ms)4
    Release Time (ms)4
    Electrical Life (Operations)100000
    Mechanical Life (Operations)50000000
    Relay ConstructionNon-Latching
    Contact MaterialSilver Palladium
    Maximum Switching Power30W|37.5VA
    MountingSurface Mount
    Termination StyleGull Wing
    Number of Terminals8
    SealSealed
    Minimum Operating Temperature (°C)-40
    Maximum Operating Temperature (°C)85
    Package TypeSMD
    Product Weight (g)1
    Product Length (mm)10.6
    Product Depth (mm)5.7
    Product Height (mm)10
    Base part numberAGN200

    Environmental & Export Classifications

    ATTRIBUTEDESCRIPTION
    RoHS StatusRoHS Compliant
    Moisture Sensitivity Level (MSL)4 (72 Hours)
    ECCNEAR99
    HTSUS

    8536.41.0020
